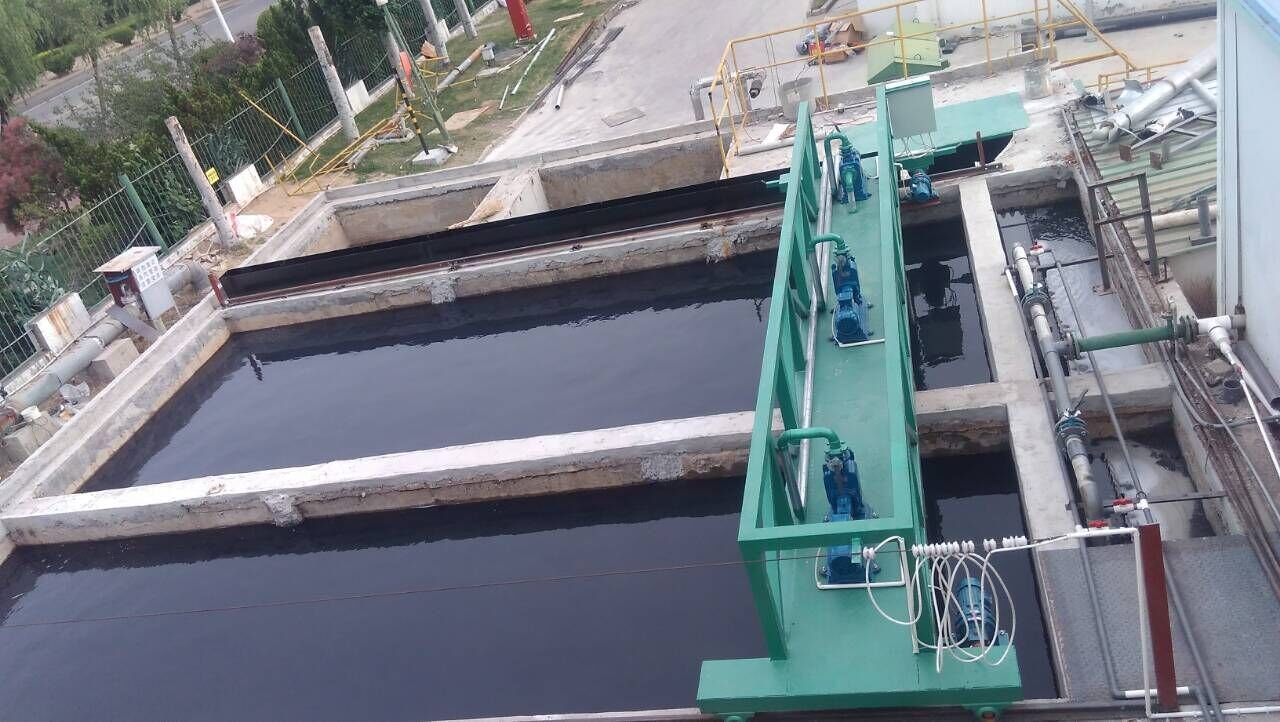

桁車式刮泥機
瀏覽量：282
發布時間：2021-04-20
桁車式刮泥機由工作橋、傳動裝置、刮泥（渣）裝置、行程控制機構等部件組成。
3.1工作橋由型鋼焊成整體結構，有足夠的強度和剛度。主梁的拼裝均在專用平臺上進行，焊接標準按照JB/ZQ4000.3-86，確保焊接質量，工作橋撓度不大于L/800。走道寬度為0.5m，走道板鋪設在走道橋上，本工作橋結構合理、牢固、外形美觀。
3.2刮泥渣裝置：由鋼板、支架組裝成整體，支架中間設有吊點與卷揚機構鋼絲繩聯接。刮板上裝有丁睛橡膠刮板，厚度為15mm，刮板總高度為300-500mm，可保證刮板與池面的接觸高度。
3.3刮板提升裝置采用電機減速機傳動鋼索卷揚機構進行提升，該裝置提升速度平穩，動作可靠，觸點準確。
3.4控制機構由多個行程開關多點控制，動作靈敏，安裝位置準確，并設有防雨、防潮措施。
4、桁車式刮泥機
主要材質：
4.1工作橋：Q235A碳鋼防腐
4.2刮渣耙及支架：SS304不銹鋼
4.3傳動軸：45#優質碳鋼
4.4鋼輪：ZG55鑄鋼
4.5所有緊固件：SS304不銹鋼
5、桁車式刮泥機
設備規格及安裝地點：
詳見工藝圖紙及安裝圖紙
6、質量保證及設備整機、部件壽命：
6.1桁車式刮泥機設備保修1年，人為因素導致的毀壞除外。
